Hướng dẫn và lưu ý sử dụng bộ sạc di động cho ô tô điện VinFast 2023

Bộ sạc di động cho ô tô điện VinFast là công cụ không thể thiếu của những người dùng xe ô tô điện nhà VinFast. Vây cách sử dụng và cách bảo quản như thế nào là đúng cách. Sau đây, sẽ là hướng dẫn chi tiết và những điều cần lưu ý khi dử dụng bộ sạc di động cho ô tô điện VinFast.

Mục lục


1. Giới thiệu về bộ sạc di động cho ô tô điện VinFast

1.1 Thông số kỹ thuật bộ sạc di động cho ô tô điện VinFast

Để sử dụng bộ sạc di động cho ô tô điện VinFast đúng cách và đảm bảo an toàn khi sạc xe, người dùng cần nắm rõ các thông số kỹ thuật cơ bản của hai loại bộ sạc: 2.2kW và 3.5kW của xe ô tô điện VinFast như sau:

Giao diện sạc

IEC62196-2 mức 2, cổng cái (female). Súng sạc AC (5 tiếp điểm) cấp nguồn từ ổ cắm chuyên dụng cho xe điện, sạc có dây AC mức 2.

   Đầu vào

Điện AC một pha, 3 dây (230V ± 10%, 50/60Hz ± 1%).

   Đầu ra

Điện AC một pha (230V ± 10%, 50/60Hz ± 1%), tối đa 2,2kW với bộ sạc 2,2kW và 3,5kW với bộ sạc 3,5kW. Riêng bộ sạc 3,5kW KH có thể lựa chọn được dòng sạc, tối đa 16A.

   Kiểu chân cắm

Loại E/F (theo chứng chỉ VDE)

   Dải nhiệt độ hoạt động

- 25ºC ≤ Ta ≤  45ºC

   Nhiệt độ lưu trữ

-40ºC ≤ Ta ≤  85ºC

   Độ ẩm hoạt động

5%~95%RH (không ngưng tụ)

   Bảo vệ an toàn

Bảo vệ dòng rò; bảo vệ quá nhiệt; bảo vệ quá dòng, quá áp và thấp áp.

   Bảo vệ môi trường

IP 54 (súng sạc)

1.2 Các tính năng và lợi ích của bộ sạc di động xe điện Vinfast

Bộ sạc di động Vinfast là một thiết bị sạc thông minh cho các xe điện, có nhiều tính năng và lợi ích hữu ích, bao gồm:

  1. Thiết kế di động và nhẹ: Bộ sạc di động Vinfast được thiết kế với kích thước nhỏ gọn, giúp người dùng dễ dàng mang theo và sạc xe ở bất kỳ địa điểm nào.

  2. Sạc nhanh: Bộ sạc di động Vinfast có thể sạc đầy một chiếc xe điện trong thời gian ngắn hơn so với bộ sạc thông thường, giảm thời gian chờ đợi và tiết kiệm thời gian.

  3. Điều khiển thông minh: Bộ sạc di động Vinfast có tính năng điều khiển thông minh, cho phép người dùng kiểm soát quá trình sạc và kiểm tra trạng thái pin của xe điện thông qua ứng dụng trên điện thoại.

  4. Bảo vệ an toàn: Bộ sạc di động Vinfast có tính năng bảo vệ an toàn, giúp ngăn ngừa các vấn đề an toàn liên quan đến sạc điện, bao gồm quá nhiệt, quá dòng và quá áp.

  5. Tiết kiệm năng lượng: Bộ sạc di động Vinfast có tính năng tiết kiệm năng lượng thông minh, giúp giảm tổn thất năng lượng trong quá trình sạc, tăng hiệu suất sạc và giảm chi phí.

  6. Tương thích đa dạng: Bộ sạc di động Vinfast tương thích với nhiều loại xe điện khác nhau, giúp người dùng tiện lợi và linh hoạt trong việc sử dụng.

Bộ sạc di động Vinfast mang lại nhiều lợi ích đáng kể cho người dùng xe điện, giúp tiết kiệm thời gian, tiết kiệm năng lượng và cải thiện trải nghiệm sử dụng xe điện.

2. Hướng dẫn sử dụng bộ sạc di động cho ô tô điện VinFast

Để sử dụng bộ sạc di động Vinfast, bạn có thể làm theo các bước sau:

Hướng dẫn và lưu ý sử dụng bộ sạc di động cho ô tô điện VinFast 2023

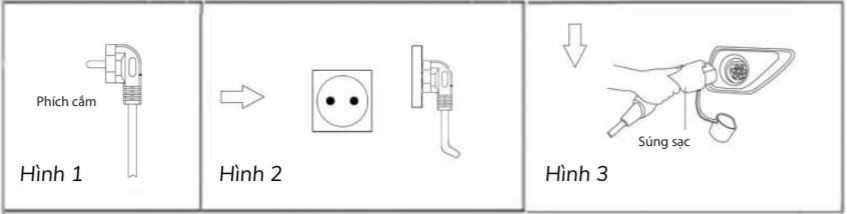

Bước 1: Lấy bộ sạc ra khỏi hộp và cắm phích cắm trực tiếp vào ổ cắm. Đợi cho đến khi đèn LED màu xanh dương và xanh lá cây sáng với bộ sạc 3,5 kW hoặc đèn LED màu đỏ sáng và đèn LED màu vàng và xanh tắt với bộ sạc 2,2 kW.

Hướng dẫn và lưu ý sử dụng bộ sạc di động cho ô tô điện VinFast 2023

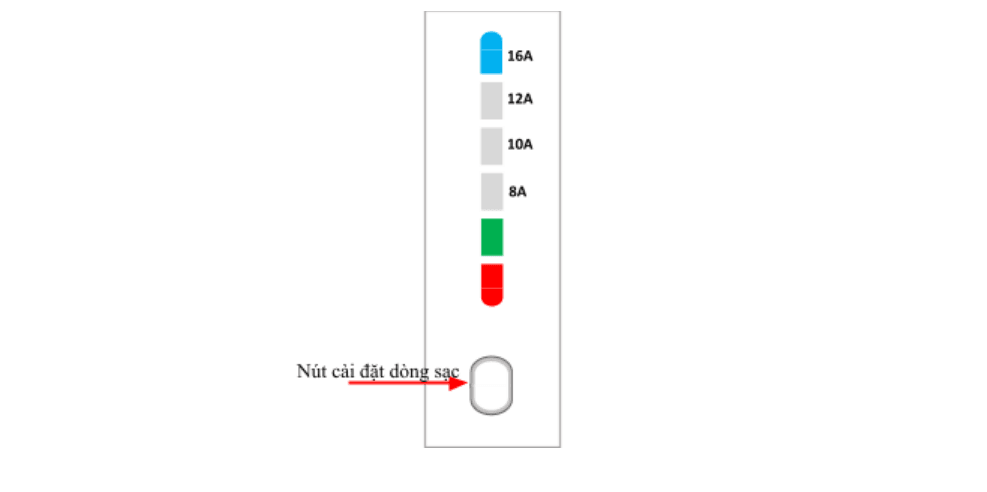

Nếu bạn sử dụng bộ sạc 3,5 kW, bạn cần thực hiện thêm một bước cài đặt dòng sạc để phù hợp với điện lưới hiện tại. Kiểm tra cài đặt dòng sạc trên đèn LED trước khi thay đổi bằng cách nhấn và giữ nút cài đặt trong 3 giây.

Bước 2: Mở nắp sạc xe điện và cắm súng sạc vào vị trí sạc trên xe.

Bước 3: Bộ sạc sẽ tự động bắt đầu sạc cho xe.

Hướng dẫn và lưu ý sử dụng bộ sạc di động cho ô tô điện VinFast 2023

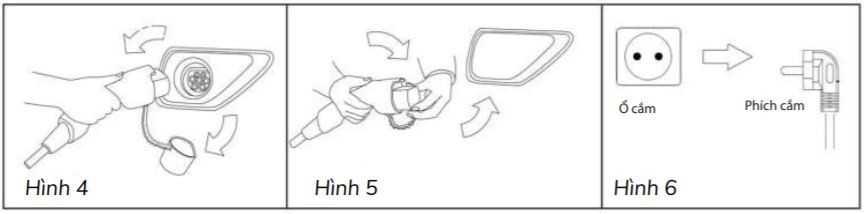

Bước 4: Nếu bạn muốn dừng sạc giữa chừng, có thể nhấn nút dừng sạc trên màn hình sạc của xe hoặc rút phích cắm điện. Nếu bạn sử dụng bộ sạc 3,5 kW, bạn cũng có thể nhấn và giữ nút cài đặt trong 5 giây để dừng sạc.

Bước 5: Rút súng sạc ra khỏi xe.

Bước 6: Đóng nắp bảo vệ đầu sạc trên xe và đóng nắp bảo vệ súng sạc của bộ sạc.

Bước 7: Rút phích của bộ sạc cắm ra khỏi ổ cắm.

3. Lưu ý khi sử dụng bộ sạc di động cho ô tô điện VinFast

3.1 Những điều cần lưu ý khi sử dụng bộ sạc di động cho ô tô điện VinFast

  • Kiểm tra súng sạc, phích cắm, cáp và hộp điều khiển trước khi sử dụng.

  • Không sử dụng nếu ổ cắm bị hỏng, gỉ sét, nứt vỡ hoặc kết nối lỏng lẻo.

  • Lau sạch và làm khô phích cắm nếu bẩn hoặc ướt.

  • Sử dụng ổ cắm E/F phù hợp với tiêu chuẩn an toàn Việt Nam.

3.2 Những lưu ý an toàn

Để sử dụng bộ sạc an toàn hơn, bạn nên:

  • Cách xa nơi đông người qua lại khi sạc ở nơi đông người.

  • Không kéo mạnh dây cáp và đặt cáp trên bề mặt phẳng, tránh chạm vào vật sắc nhọn.

  • Tránh sử dụng bộ sạc ở môi trường có chất ăn mòn hoặc chất dễ cháy nổ.

  • Không để bánh xe đè lên bộ sạc hoặc dây cáp.

  • Khối lượng bộ sạc có giới hạn, không nên treo dây sạc thẳng đứng để tránh rung lắc trong thời gian dài và làm giảm tuổi thọ của dây cáp.

4. Những lưu ý trong lần đầu sử dụng bộ sạc di động ô tô điện VinFast tại nhà

VinFast đã cho ra mắt thị trường ba mẫu xe điện gồm VF e34, VF 8, VF 9VF 5 Plus, được khách hàng yêu thích vì tính năng hiện đại, thông minh và độ an toàn cao. Để đảm bảo an toàn trong quá trình sạc, VinFast cung cấp 2 loại bộ sạc di động cho ô tô điện là 2,2 kW và 3,5 kW. Những bộ sạc này cho phép khách hàng sạc ô tô tại nhà hoặc các địa điểm thuận tiện khác mà không cần phải đến trạm sạc công cộng của VinFast. Tuy nhiên, để đảm bảo sử dụng bộ sạc hiệu quả và an toàn, khách hàng cần phải làm theo hướng dẫn sử dụng một cách cẩn thận.

4.1 Các lưu ý về nguồn điện khi sử dụng bộ sạc di động ô tô điện VinFast

Để đảm bảo an toàn khi sử dụng bộ sạc di động, cần tuân thủ các quy định sau:

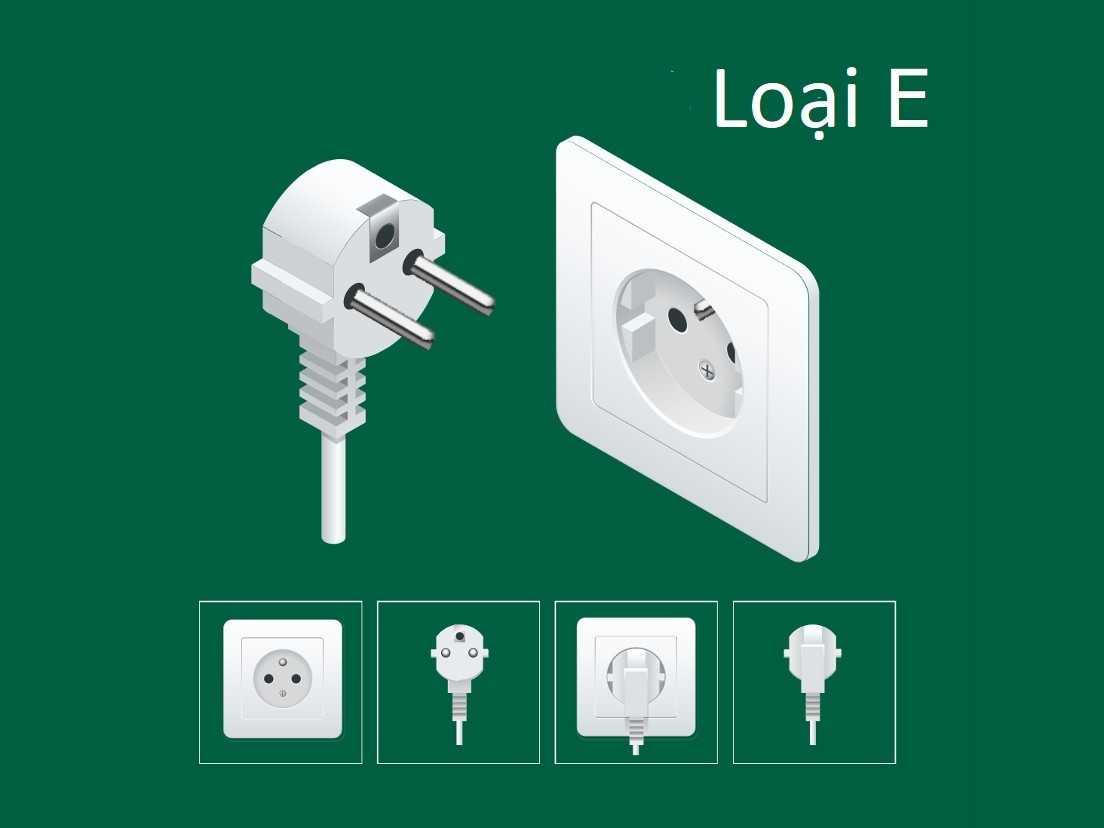

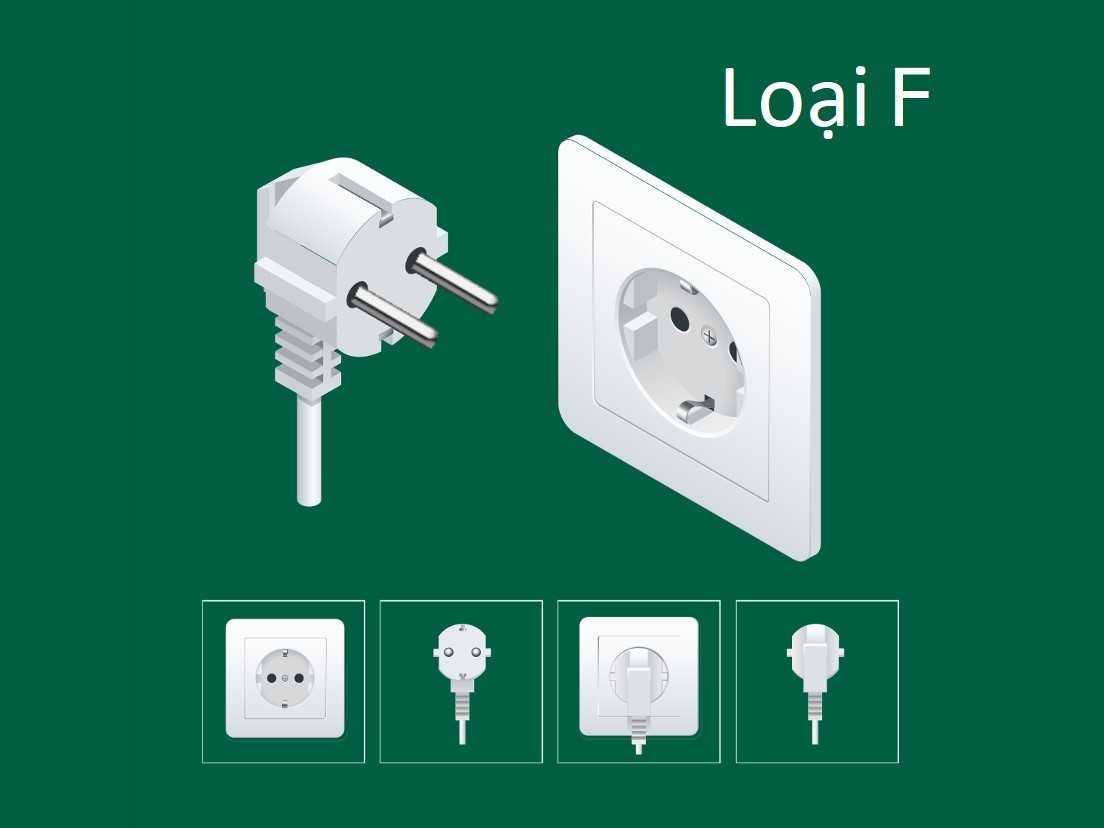

  • Sử dụng đúng loại ổ cắm (loại E hoặc loại F) để phù hợp với chân cắm của bộ sạc.

Hướng dẫn và lưu ý sử dụng bộ sạc di động cho ô tô điện VinFast 2023

Hướng dẫn và lưu ý sử dụng bộ sạc di động cho ô tô điện VinFast 2023

  • Khi sử dụng bộ sạc, cần đảm bảo kết nối đủ 3 dây cho loại ổ cắm này: 1 dây pha (L), 1 dây trung tính (N) và 1 dây tiếp địa (PE).

  • Để đảm bảo an toàn cho người sử dụng và thiết bị, bộ sạc chỉ hoạt động khi được kết nối với địa chỉ và nguồn điện cấp đúng tiêu chuẩn.

  • Nếu không có hệ thống điện tại địa điểm sử dụng, khách hàng cần liên hệ với các đơn vị cung cấp dịch vụ để được tư vấn và lắp đặt trang thiết bị điện, thiết bị tiếp đất... để đảm bảo kết nối địa chỉ và tiếp địa cho bộ sạc.

4.2 Cách bảo quản bộ sạc di động

Để đảm bảo bộ sạc ô tô điện tại nhà hoạt động hiệu quả và bền vững, người dùng cần tuân thủ một số quy tắc bảo quản như sau:

  • Tránh làm ngập bộ sạc dưới nước để tránh gây hư hỏng và nguy hiểm cho người sử dụng.

  • Không vặn, uốn, bẹp hoặc đè nặng lên dây sạc để tránh làm hỏng dây và gây ra nguy hiểm cho người sử dụng.

  • Không đặt bộ điều khiển hoặc các vật nặng lên trên bộ sạc để tránh làm hỏng hoặc gây ra nguy hiểm cho người sử dụng.

  • Không để bộ sạc ở gần các vật có nhiệt độ cao hoặc dưới ánh nắng mặt trời để tránh làm hỏng bộ sạc và gây ra nguy hiểm cho người sử dụng.

  • Không sử dụng bộ sạc ở nơi có nhiệt độ vượt quá phạm vi hoạt động từ -40°C đến +60°C để tránh làm hỏng bộ sạc và gây ra nguy hiểm cho người sử dụng.

  • Khi không sử dụng, hãy đậy kín nắp chống bụi trên bộ sạc để bảo vệ thiết bị khỏi bụi và các tác nhân bên ngoài khác.

5. Các lỗi phổ biến khi sử dụng bộ sạc di động và cách khắc phục chúng

Kiểm tra hoạt động và phát hiện lỗi thông qua trạng thái đèn LED

Bảng tra trạng thái làm việc của bộ sạc di động ô tô điện VinFast 2.2kW qua trạng thái đèn:

   Đèn nguồn (Đỏ)



   Đèn sạc (Xanh)



   Đèn lỗi (Vàng)



   Trạng thái làm việc/Lỗi

Sáng

Nháy

Nháy

Có nguồn điện

Sáng

Tắt

Tắt

Sẵn sàng sạc

Sáng

Nháy

Tắt

Đang sạc

Sáng

Sáng

Tắt

Hoàn thành sạc

Nháy

Tắt

Nháy

Lỗi kết nối tiếp địa

Nháy

Tắt

Sáng

Lỗi dính rơ le

Sáng

Tắt

Sáng

Lỗi đi ốt trên xe

Sáng

Tắt

Nháy

Quá nhiệt

Sáng

Sáng

Nháy

Lỗi RCD

Sáng

Sáng

Sáng

Quá tải



Bảng tra trạng thái làm việc của bộ sạc di động ô tô điện VinFast 3.5kW qua trạng thái đèn:

    Xanh lá



     Xanh dương



         Đỏ



               Trạng thái làm việc/Lỗi

Tắt

Tắt

Tắt

Mất nguồn

Nháy

Nháy

Nháy

Có nguồn/cập nhật phần mềm

Sáng

Sáng

Tắt

Trạng thái chờ

Nháy

Nháy

Tắt

Đã cắm súng nhưng không sạc

Tắt

Sáng

Tắt

Đang sạc

Tắt

Tắt

Nháy 1 lần

Cháy cầu chì

Tắt

Tắt

Nháy 2 lần

Không có tiếp địa

Tắt

Tắt

Nháy 3 lần

Lỗi giao tiếp với xe

Tắt

Tắt

Nháy 4 lần

Lỗi điện áp vào

Tắt

Tắt

Nháy 5 lần

Bảo vệ quá dòng

Tắt

Tắt

Nháy 6 lần

Bảo vệ dòng rò

Tắt

Tắt

Nháy 7 lần

Bảo vệ quá nhiệt

Tắt

Tắt

Nháy 8 lần

Rơ-le bị kẹt

Tần số điện đầu vào ngoài dải

Tắt

Tắt

Nháy 9 lần

Lỗi khác

6. Cách xử lý sự cố khi sử dụng bộ sạc điện di động ô tô VinFast

Khi bộ sạc di động ô tô điện VinFast gặp sự cố, để khắc phục, khách hàng cần làm như sau:

  1. Rút súng sạc ra khỏi cổng sạc của xe.

  2. Rút phích cắm ra khỏi ổ điện.

  3. Chờ khoảng 5 giây.

  4. Cắm phích cắm vào ổ điện và đợi cho đèn LED của bộ sạc hiển thị trạng thái sáng đúng cách (xanh lá cây và xanh dương cho bộ sạc 3,5kW; đỏ và xanh tắt cho bộ sạc 2,2kW).

  5. Cắm súng sạc vào cổng sạc của xe và quá trình sạc sẽ tự động bắt đầu.

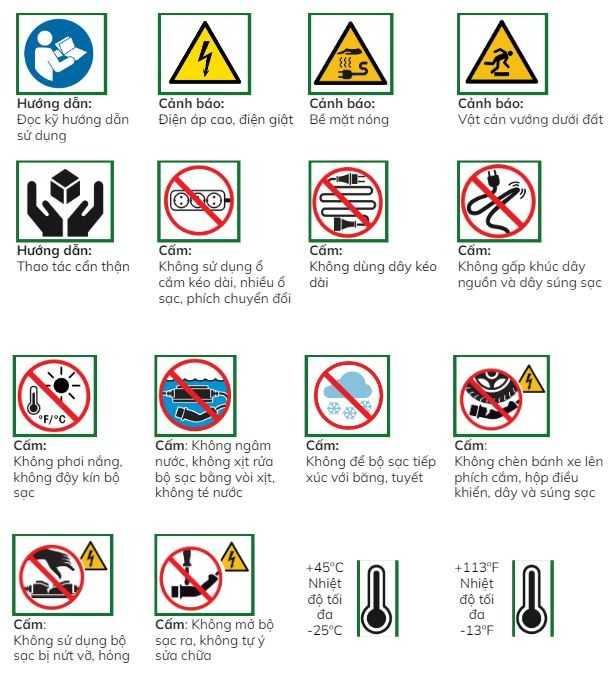

7. Các biểu tượng cảnh báo khi sử dụng bộ sạc di động ô tô điện VinFast

 Hướng dẫn và lưu ý sử dụng bộ sạc di động cho ô tô điện VinFast 2023

8. Cách sạc an toàn cho xe điện VinFast bằng bộ sạc di động tại nhà

Hướng dẫn để đảm bảo an toàn và tránh nguy cơ cháy nổ

  • Sử dụng bộ sạc di động chỉ khi đang kết nối vào một nguồn điện có nối đất phù hợp.

  • Kiểm tra và đảm bảo rằng ổ cắm được bảo vệ bằng các thiết bị tuân thủ quy định của địa phương.

  • Lắp đặt bộ ngắt mạch kích hoạt bằng dòng rò (RCCB) trên tủ điện hoặc hộp kỹ thuật điện để bảo vệ ổ cắm.

  • Đọc kỹ và tuân theo các hướng dẫn an toàn được cung cấp trong sách hướng dẫn sử dụng sạc và sách hướng dẫn sử dụng xe.

  • Lưu ý rằng ngắn mạch, điện giật, nổ, cháy và bỏng có thể xảy ra nếu cáp và ổ cắm sạc bị hỏng, bị lỗi hoặc không tuân theo các hướng dẫn an toàn.

  • Tránh sử dụng thiết bị bị hỏng, nứt vỡ. Trước khi sử dụng, hãy kiểm tra cáp và hộp điều khiển để đảm bảo chúng không bị hư hỏng.

  • Không sử dụng ổ cắm bị mòn, lỏng hoặc cháy tiếp điểm. Hãy đảm bảo phích cắm được cắm chặt vào ổ để đảm bảo tiếp xúc tốt. Việc sử dụng ổ cắm bị hỏng hoặc lỏng có thể gây ra nguy cơ điện giật hoặc cháy nổ nghiêm trọng trong quá trình sử dụng.

  • Không mở vỏ của thiết bị hoặc tự ý sửa chữa thiết bị. Nếu thiết bị bị hỏng hoặc trục trặc, hãy liên hệ với nhân viên dịch vụ có chuyên môn để được giúp đỡ.

  • Không chạm vào bất kỳ bộ phận dẫn điện nào bên trong cổng sạc của xe, súng sạc và phích cắm điện để tránh nguy cơ điện giật.

  • Không cắm thiết bị vào các ổ cắm có điện áp không phù hợp, như quá áp hoặc thấp áp. Cần kiểm tra dải điện áp hoạt động được quy định trong thông số kỹ thuật của thiết bị trước khi sử dụng.

Hướng dẫn và lưu ý sử dụng bộ sạc di động cho ô tô điện VinFast 2023

9. Các lưu ý quan trọng khi sử dụng bộ sạc ô tô điện tại nhà

  • Chỉ sử dụng bộ sạc di động kết nối trực tiếp với nguồn điện ổ cắm tường.

  • Không sử dụng để sạc xe của các hãng sản xuất khác.

  • Sử dụng không đúng cách có thể dẫn đến hỏng hóc hoặc gây ra các vấn đề khác cho bộ sạc.

10. Kết luận

Bộ sạc di động cho ô tô điện VinFast cần tuân thủ các yêu cầu về an toàn điện để đề phòng nguy cơ cháy nổ, điện giật, ngắn mạch và bỏng. Người dùng cần chú ý đảm bảo an toàn bằng cách sử dụng bộ sạc trong lưới điện có nối đất thích hợp, bảo vệ ổ cắm bằng thiết bị bảo vệ tuân thủ theo luật và quy định, lắp bộ ngắt mạch kích hoạt bằng dòng rò (RCCB), đọc và làm theo hướng dẫn an toàn trong sách hướng dẫn sử dụng sạc và trong sách hướng dẫn sử dụng xe.

Ngoài ra, người dùng cần kiểm tra thiết bị trước khi sử dụng, không mở vỏ và không tự sửa chữa khi thiết bị bị hỏng hoặc trục trặc. Không sử dụng ổ cắm bị hỏng hoặc lỏng, cắm chặt phích cắm vào ổ để đảm bảo tiếp xúc tốt, không chạm vào bất kỳ bộ phận dẫn điện nào bên trong cổng sạc và không cắm thiết bị vào các ổ cắm có điện áp không phù hợp.

Bên cạnh đó. VinFast còn xây dựng hệ thống trạm sạc điện trên khắp các tỉnh thành, giúp người dùng có thể sạc khi đang đi trên đường. VinFast đã đặc biệt xây dựng hệ thông sinh thái cho riêng các khách hàng hàng của mình một cách thành công.
